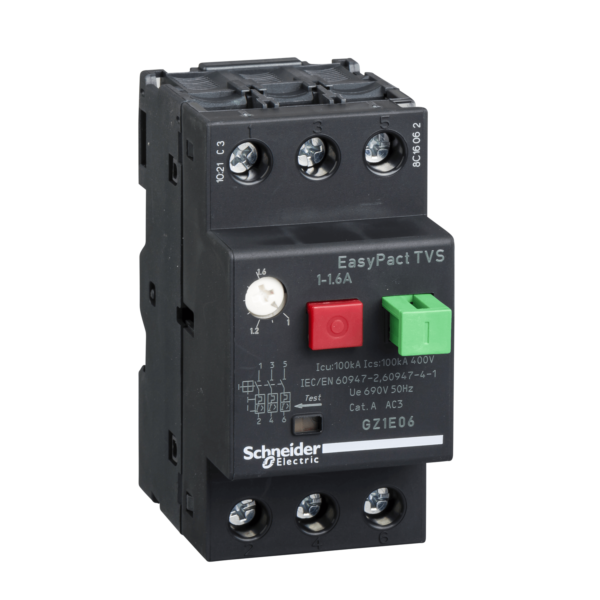

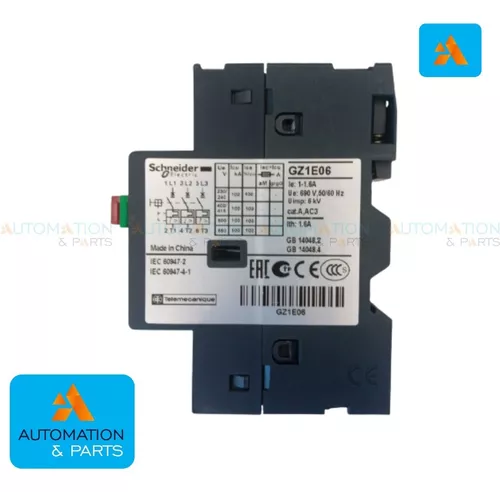

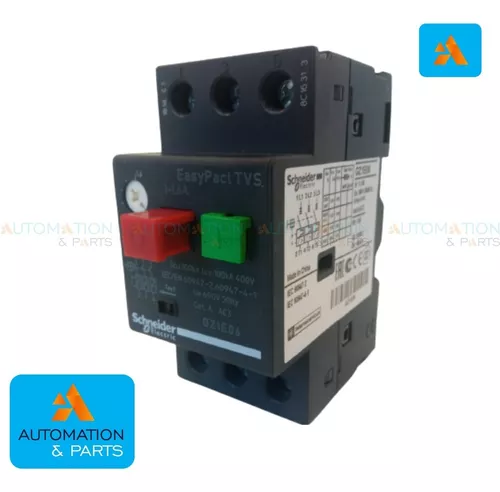

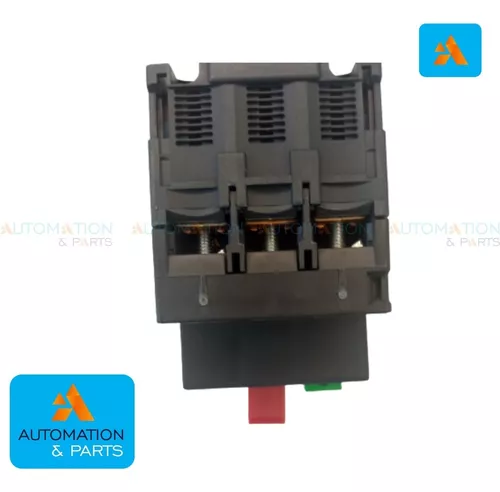

Disjuntor Motor – Gz1e06 – Schneider Novo

Product Description

Principal Linha EasyPact Nome do produto EasyPact TVS
Nome abreviado do dispositivo GZ1E Tipo de produto ou componente
Disjuntor Aplicação do dispositivo Motor Tecnologia da unidade de disparo Termomagnético Adequação para isolamento
Sim para IEC 60947-1 apêndice 7.1.6 Cor Cinza (RAL 7011)
Complementar Descrição de polos 3P
Tipo de rede CA Categoria de uso CA-3 Frequência da rede 50/60 Hz conforme IEC 60947-2 Modo de montagem Por parafusos Por clips Suporte de montagem Calha Posição de montagem
Qualquer posição Alimentação do motor
kW 0,37 kW a 400 V CA 50/60 Hz 0,55 kW a 440 V CA 50/60 Hz 0,75 kW a 500 V CA 50/60 Hz 1,1 kW a 690 V CA 50/60 Hz 100 kA a 230/240 V CA 50/60 Hz para IEC 60947-2 100 kA a 400/415 V CA 50/60 Hz para IEC 60947-2 I= 100 kA a 440 V CA 50/60 Hz para IEC 60947-2 = 100 kA a 500 V CA 50/60 Hz para IEC 60947-2 100 kA a 690 V CA 50/60 Hz para IEC 60947-2 capacidade de corte nominal de serviço em curtocircuito 100 % a 230/240 V CA 50/60 Hz para IEC 60947-2 100 % a 400/415 V CA 50/60 Hz para IEC 60947-2 100 % a 440 V CA 50/60 Hz para IEC 60947-2 100 % a 500 V CA 50/60 Hz para IEC 60947-2 100 % a 690 V CA 50/60 Hz para IEC 60947-2 Tipo de controle Botão não luminoso Linha de ajuste de proteção térmica 1…1,6 A Corrente de disparo magnético 22,5 A Isenção de responsabilidade Esta documentação não tem como objetivo substituir nem deverá ser utilizada para determinar a adequação ou confiabilidade desses produtos para aplicações específicas 16/01/2023 1 tensão de operação nominal 690 V CA 50/60 Hz para IEC 60947-2 [Ui] tensão de isolamento nominal 690 V CA 50/60 Hz para IEC 60947-2tensão nominal suportável de impulso 6 kV IEC 60947-2 Dissipação de alimentação 2,5 W (por polo) Durabilidade mecânica 100000 ciclos Durabilidade elétrica 100000 ciclos of CA-3 Taxa máxima de operação 25 cic/h Conexões – terminais Terminais de parafuso 2 1…6 mm² – rigidez do cabo: Sólido Terminais de parafuso 2 1,5…6 mm² – rigidez do cabo: Flexível Sem a extremidade do cabo Terminais de parafuso 2 1…4 mm² – rigidez do cabo: Flexível Com a extremidade do cabo Altura 89 mm Largura 44,5 mm Profundidade 78 mm Peso líquido 0,26 kg Meio ambiente Normas IEC 60947-4 IEC 60947-2 Tratamento de proteção TH Grau de proteção IP IP20 conforme IEC 60529 Temperatura ambiente do ar para funcionamento -20…60 °C Temperatura ambiente para armazenamento -40…80 °C Resistência a incêndios 960 °C conforme IEC 60695-2-1 Altitude de funcionamento 2000 m Unidades de embalagem Unit Type of Package 1 PCE Number of Units in Package 1 1 Package 1 Height 4,2 cm Package 1 Width 8,4 cm Package 1 Length 9,0 cm Package 1 Weight 238,0 g Unit Type of Package 2 S02 Number of Units in Package 2 24 Package 2 Height 15,0 cm Package 2 Width 30,0 cm Package 2 Length 40,0 cm Package 2 Weight 6,08 kg Unit Type of Package 3 P06 Number of Units in Package 3 384 Package 3 Height 77,0 cm Package 3 Width 80,0 cm 2 16/01/2023 Package 3 Length 60,0 cm Package 3 Weight 109,86 kg

Garantia do vendedor: 3 meses
