Rele De Proteção Schneider Sepam S20 Avançado / 250vcc

Product Description

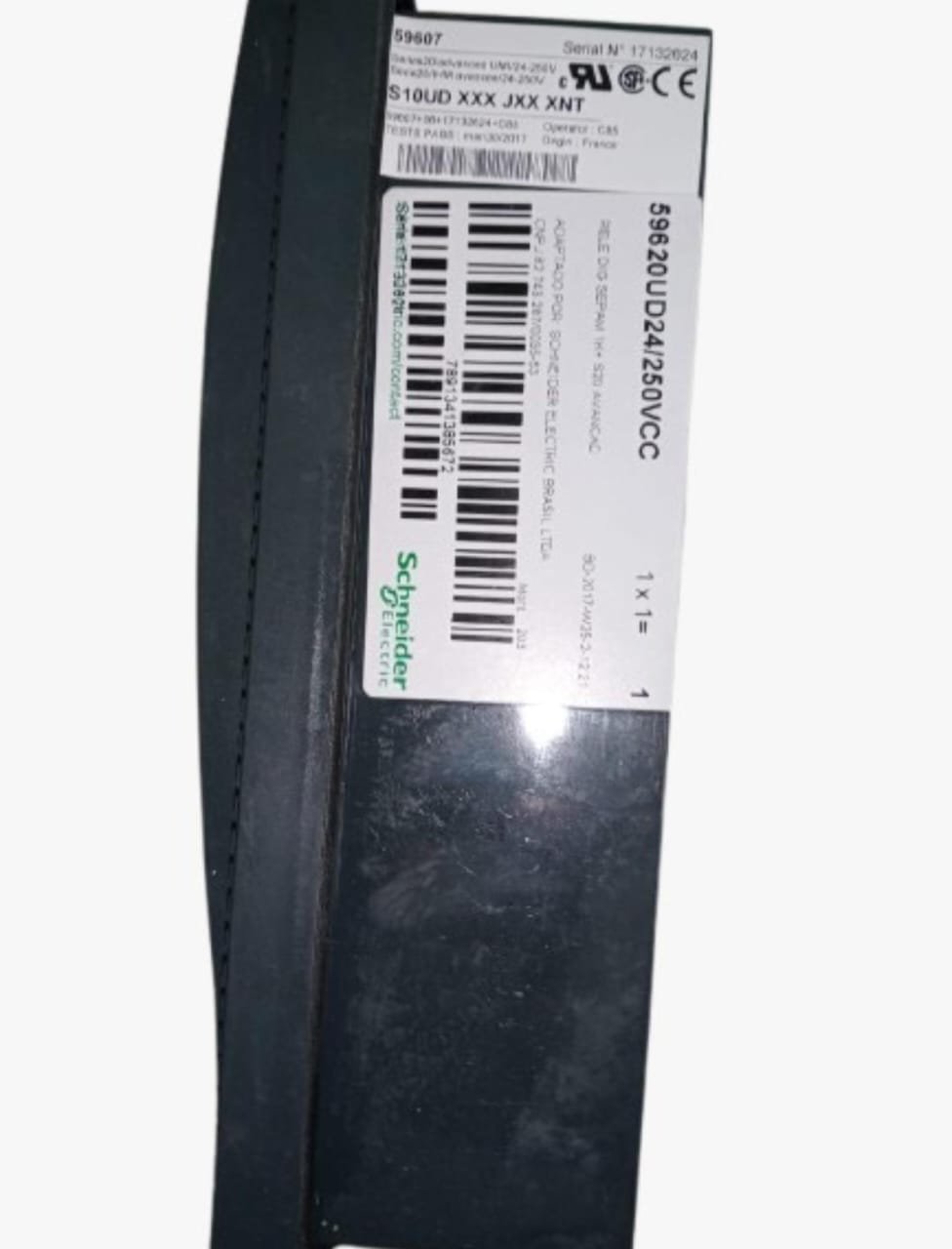

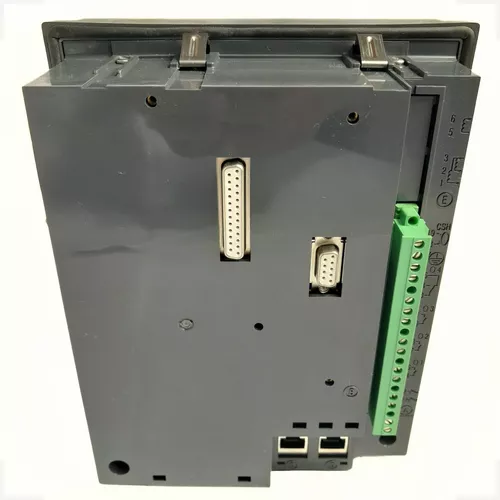

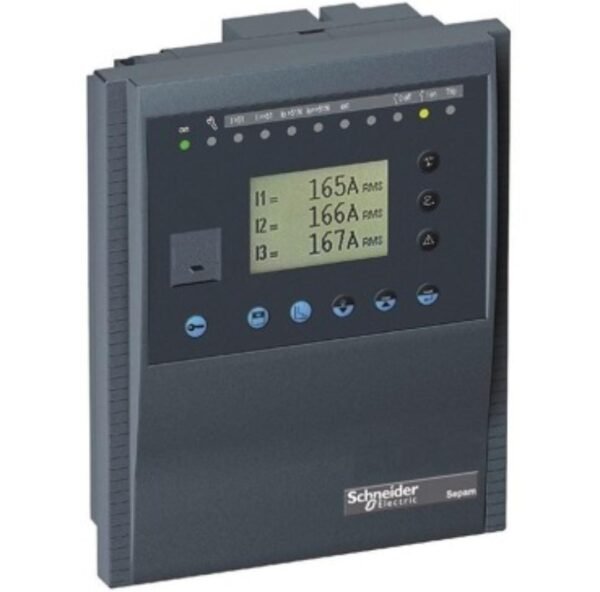

Rele de Proteção e Controle Sepam 1000 Plus S20 Avançado Código 59620UD24/250VCC – Fabricação Schneider

Produto Novo com a caixa aberta.
1 – Unidade de Proteção e controle

Por estar instalada próxima a acionamentos, a unidade de proteção e controle SEPAM 1000 plus atende as mais severas normas técnicas em especialmente as IEC, conforme segue:
– 60255-5: Suportabilidade às ondas de choque: 5 kV
– 60255-22-1: Onda oscilatória amortecida 1 MHz: Classe III
– 60255-22-4: Transientes rápidos: Classe IV
– 61000-4-3: Irradiações eletromagnéticas: Classe III
– 60529: Graus de proteção – IP 52 no painel frontal
– 60255-21-1,2,3: Vibrações, choques, suportabilidade sísmica: classe II

A temperatura de funcionamento de todo o conjunto de proteção está compreendida entre -25°C e +70°C, inclusive a Interface Homem Máquina (IHM).

A gama de relés de proteção SEPAM 1000 plus possui certificação UL, CSA, ISO9001 e ISO14000 em sua última versão.

A unidade de proteção será modular, assim facilmente pode ser trocado. Deverá possuir alimentação auxiliar variando na faixa de 24 a 250Vcc e 110 a 240Vac sem a necessidade de inserção ou troca de acessórios. A unidade pode ser fixada e retirada para a troca.

Os conectores de intensidade de corrente podem ser retirados sem aviso prévio. O equipamento de proteção deve permitir que os transformadores de corrente (TCs) sejam curto circuitados automaticamente no momento de substituição do relé ou quando se desejar realizar algum ensaio com maleta de teste.

A corrente suportada permanentemente pelos relés auxiliares que são inseridos no circuito de comando dos equipamentos é de 8A. Deve-se também levar em conta a corrente e a constante L/R da carga no momento de interrupção do circuito de comando, evitando assim danificar os contatos auxiliares do relé. Além disto, suportam 30A durante 200ms para 2000 operações, em conformidade com a norma C37.90 cláusula 6.7.

Segurança de operação

A unidade de proteção SEPAM 1000 plus executa as seguintes funções de segurança:

– Auto supervisão, que indica um defeito interno, tanto de hardware quanto de software do relé de proteção, através de um contato de saída permitindo com que o operador tome as devidas ações o mais rápido possível, mantendo assim a integridade de toda a sua proteção;

– Uma sinalização indicativa no frontal do equipamento de proteção através de um LED e/ou mensagem de texto com inibição dos comandos de saída, quando uma falha interna for detectada;
Instalação

A unidade de proteção e controle SEPAM 1000 plus é compacta e de fácil instalação otimizando os custos de instalação com os seguintes requisitos:

– Profundidade de no máximo 100 mm, levando em conta todos os acessórios necessários;

– Corpo de policarbonato ou de material isolante que apresente alta resistência mecânica;

– Todos os bornes correspondentes as entradas de corrente e tensão são desconectáveis, possibilitando uma fácil substituição em caso de necessidade;

– Permite com que todos os ajustes do relé, bem como a instalação de eventuais módulos opcionais sejam feitos com o equipamento em funcionamento.

2. Proteções executadas

A unidade de proteção e controle SEPAM 1000 plus contem as seguintes funções em conformidade com a American National Standards Institute (ANSI):

46: Corrente de seqüência negativa;
50/51: Sobrecorrente instantânea e temporizada de fase, respectivamente;
50/51N: Sobrecorrente instantânea e temporizada de neutro, respectivamente (OU);
50/51GS: Sobrecorrente instantânea e temporizada de neutro de alta sensibilidade;
86: Bloqueio automático após uma atuação da proteção

Os relés SEPAM 1000 plus sinalizam em sua face frontal a mensagem da respectiva função de proteção que ocasionou o disparo do disjuntor, com a respectiva indicação de data e hora da ocorrência do evento.

Contemplam ainda dois grupos de ajuste de tal forma que seja possível comutar de um grupo para o outro no momento em que ocorrer um aumento considerável de carga no sistema. Tal mudança pode ser executada localmente ou remotamente via um sistema de supervisão e controle.

3. Medições básicas

Cada unidade de proteção e controle possui as seguintes medições:

– valores eficazes True RMS, das três correntes de fase;
– Correntes de Fase I1,I2,I3 RMS
– Corrente residual I0
– Corrente média I1, I2, I3
– Demanda máxima de corrente IM1,IM2,IM3

4. Painel frontal

A unidade de proteção e controle possui um display frontal (nas versões avançadas) e um display remoto (para as versões básicas) que indicará:

– Os valores medidos
– As mensagens de operação
– mensagens de manutenção
