Inversor De Frequencia Atv71ld10n4z Altivarlift – Schneider

Product Description

Inversor De Frequencia Atv71ld10n4z Altivarlift – Schneider

abreviado do dispositivo ATV71
Destino do produto Motores assíncronos
motores síncronos
Número de fases da rede 3 fases
Limites de tensão de alimentação 323…528 V
Frequência de alimentação 50…60 Hz – 5…5 %
Potência do motor kW 4 kW, 3 fases a 380…480 V
Potência do motor hp 5 hp, 3 fases a 380…480 V
Corrente de linha 14,1 A para 380 V 3 fases 4 kW / 5 hp
11,5 A para 480 V 3 fases 4 kW / 5 hp
Gama de produtos Elevador Altivar
Tipo de produto ou componente Unidade de velocidade variável
Elevação de aplicação específica do produto
variante Com display integrado de 7 segmentos
protocolo de porta de comunicação CANopen
Modbus
tensão de alimentação nominal 380…480 V – 15…10 %
Filtro EMC integrado
Complementar
Potência aparente 9,3 kVA a 380 V 3 fases 4 kW / 5 hp
Linha prospectiva Isc 5 kA para 3 fases
Corrente de saída nominal 10,5 A a 4 kHz 380 V 3 fases 4 kW / 5 hp
7,6 A a 4 kHz 460 V 3 fases 4 kW / 5 hp
Corrente transitória máxima 14,3 A por 2 s 3 fases / 4 kW / 5 hp
Frequência de saída do conversor de velocidade 0…599 Hz
Faixa de velocidade 1…100 para motor assíncrono em modo de malha aberta, sem realimentação de velocidade
1…50 para motor síncrono em modo malha aberta, sem realimentação de velocidade
1…1000 para motor assíncrono em modo de malha fechada com feedback do encoder
Precisão de torque +/- 5% no modo de malha fechada com feedback do encoder
+/- 15 % no modo de malha aberta, sem realimentação de velocidade
Sobretorque transitório 170%, +/- 10% por 60 s
220%, +/- 10% por 2 s
Torque de frenagem 30 % sem resistor de frenagem
150% com freio ou resistor de elevação
Sinalização local 1 LED (vermelho) para tensão de acionamento
Tensão de saída tensão da fonte de alimentação
Isolamento elétrico entre alimentação e controle
tipo de cabo para conexão externa Sem kit de montagem: 1 fio(s) cabo IEC a 45 °C, cobre 90 °C / XLPE/EPR
Sem kit de montagem: 1 fio cabo IEC a 45 °C, cobre 70 °C / PVC
Com um kit IP21 ou IP31: cabo IEC de 3 fio(s) a 40 °C, cobre 70 °C / PVC
Com um kit NEMA Tipo 1: cabo UL 508 de 3 fios a 40 °C, cobre 75 °C / PVC
Terminal de conexão elétrica, capacidade de fixação: 2,5 mm², AWG 14 (AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1…LI6, PWR)
Terminal, capacidade de fixação: 4 mm², AWG 10 (L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB)
Torque de aperto 1,4 N.m, 12,3 lb.in (L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB)
0,6 N.m (AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1…LI6, PWR)
Alimentação Alimentação interna para potenciômetro de referência (1 a 10 kOhm): 10,5 V CC +/- 5%, <10 A, tipo de proteção: proteção contra sobrecarga e curto-circuito
Alimentação interna: 24 V CC (21…27 V), <200 A, tipo de proteção: proteção contra sobrecarga e curto-circuito
Duração da amostragem 2 ms +/- 0,5 ms (LI6) se configurado como entrada lógica – entrada(s) discreta(s)
2 ms +/- 0,5 ms (LI1…LI5) – entrada(s) discreta(s)
2 ms +/- 0,5 ms (AI1-/Al1+) – entrada(s) analógica(s)
2 ms +/- 0,5 ms (Al2) – entrada(s) analógica(s)
Tempo de resposta R1A, R1B, R1C 7 ms, tolerância +/- 0,5 ms para saída(s) discreta(s)
R2A, R2B 7 ms, tolerância +/- 0,5 ms para saída(s) discreta(s)
AO1 2 ms, tolerância +/- 0,5 ms para saída(s) analógica(s)
100 ms em STO (Torque Seguro Desligado)
Precisão +/- 0,6 % (AI1-/Al1+) para uma variação de temperatura de 60 °C
+/- 0,6% (AI2) para uma variação de temperatura de 60 °C
+/- 1% (AO1) para uma variação de temperatura de 60 °C
Tipo de saída analógica AO1 tensão configurável por software: 0…10 V DC, impedância: 470 Ohm, resolução 10 bits
Corrente configurável por software AO1: 0…20 mA, impedância: 500 Ohm, resolução 10 bits
Saída lógica configurável por software AO1 10 V 20 A
Tipo de saída discreta Lógica de relé configurável: (R1A, R1B, R1C) NO/NC – 100000 ciclos
Lógica de relé configurável: (R2A, R2B) NÃO – 100.000 ciclos
Corrente mínima de comutação 3 mA a 24 V CC para lógica de relé configurável
Corrente máxima de comutação 5 A a 250 V CA em carga resistiva – cos phi = 1 – L/R = 0 ms (R1, R2)
5 A a 30 V CC em carga resistiva – cos phi = 1 – L/R = 0 ms (R1, R2)
2 A a 250 V CA em carga indutiva – cos phi = 0,4 – L/R = 7 ms (R1, R2)
2 DC 24 V máx, resolução 11 bits + sinal
Corrente configurável por software AI2: 0…20 mA, impedância: 242 Ohm, resolução 11 bits
Saída analógica número 1
Método de acesso Slave CANopen
Perfil de controle do motor assíncrono Relação tensão/frequência, 5 pontos
Relação tensão/frequência – Economia de energia, U/f quadrático
Relação tensão/frequência, 2 pontos
Controle vetorial de fluxo com

É importante ressaltar que a instalação e manutenção adequadas dos produtos são fundamentais para garantir a segurança e o bom funcionamento dos mesmos. Recomenda-se sempre seguir as instruções do fabricante e realizar inspeções periódicas para garantir a integridade dos mesmos.

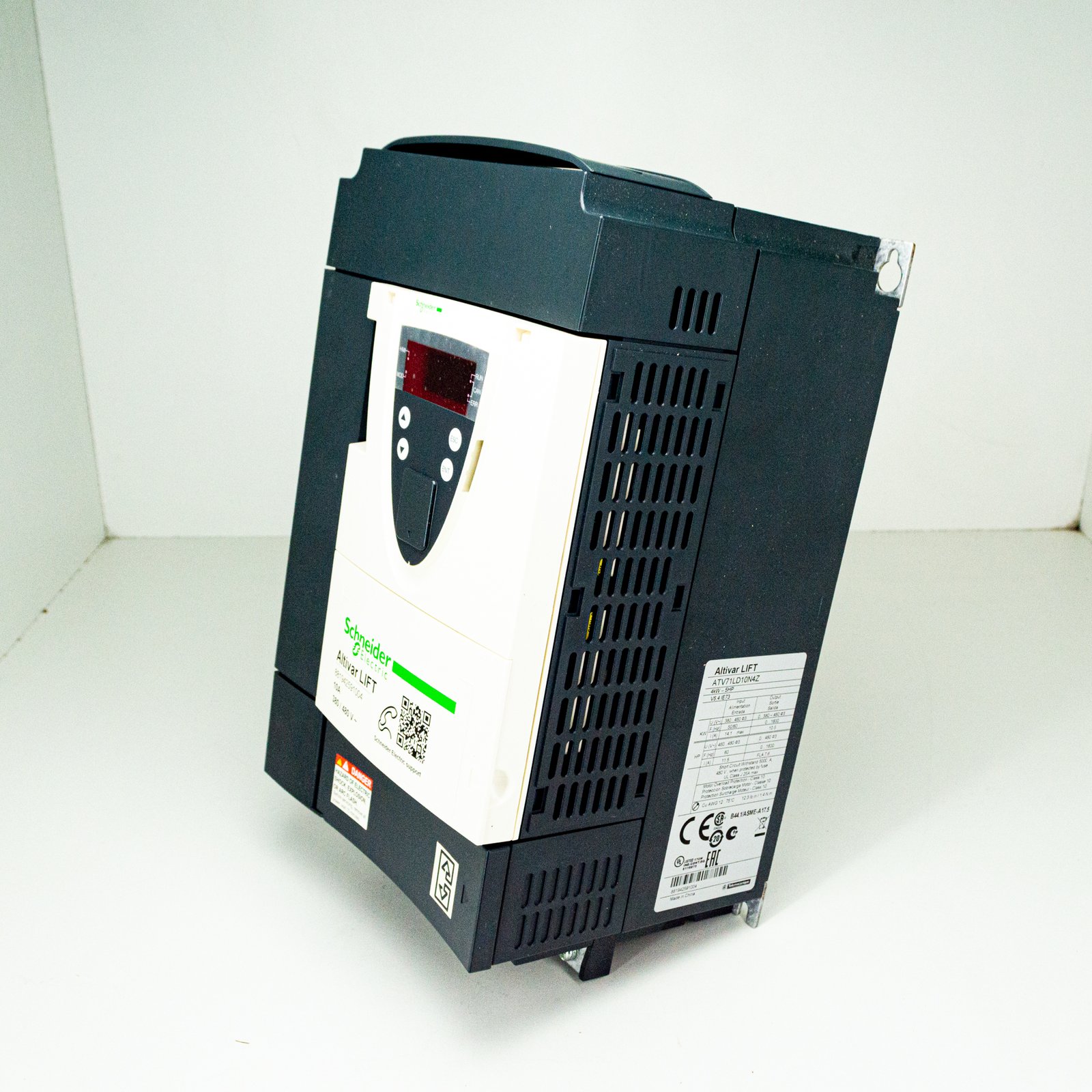

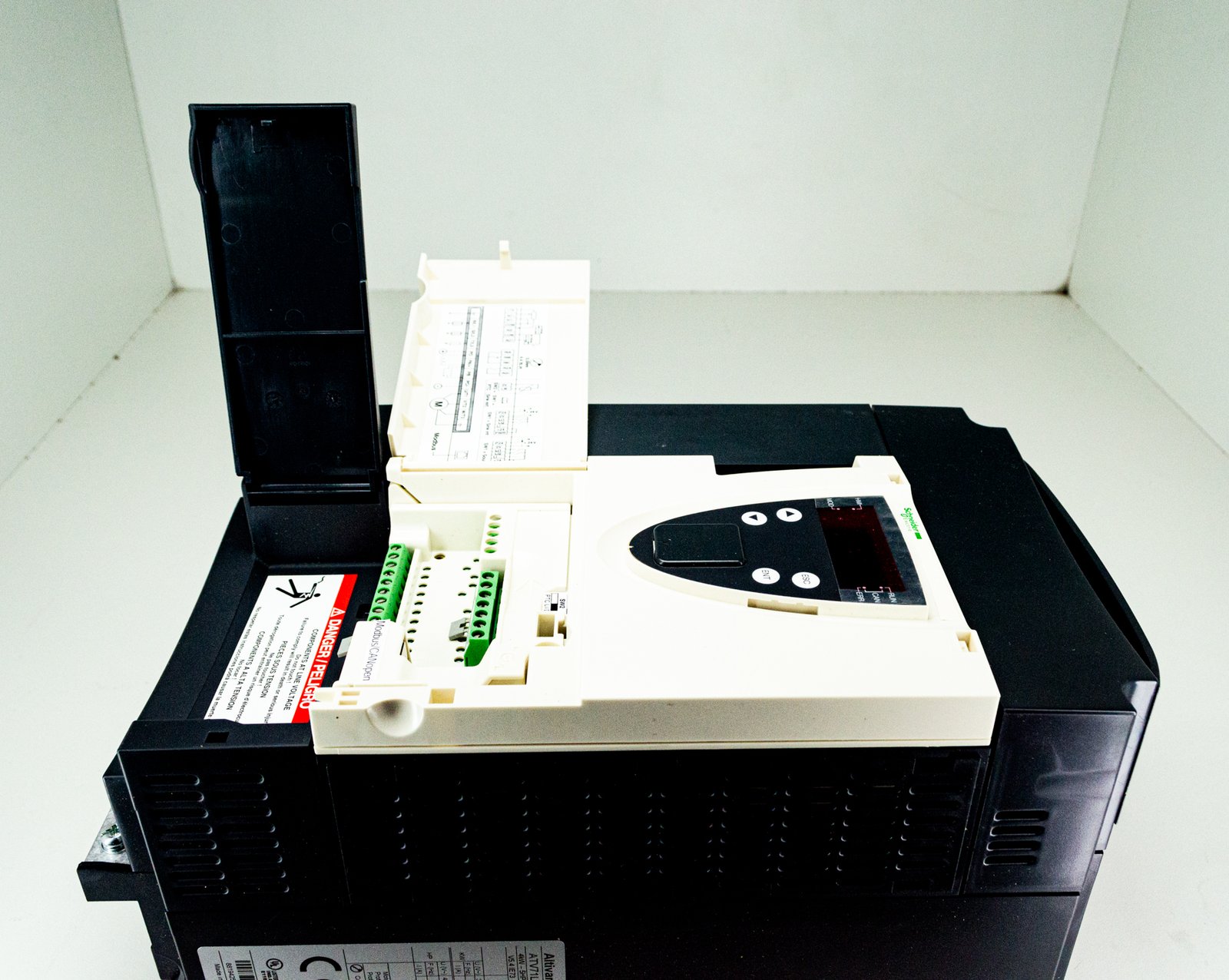

Foto original do produto

À pronta entrega

Garantia do vendedor: 3 meses
