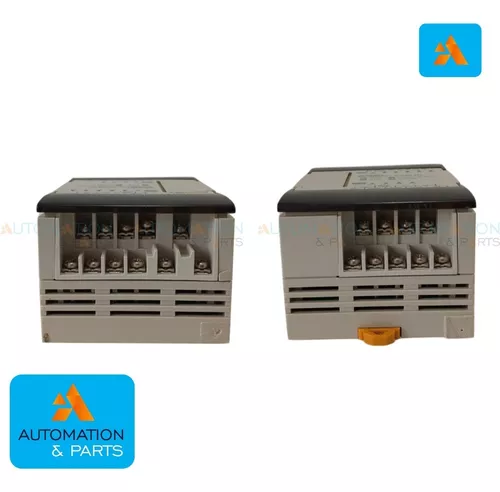

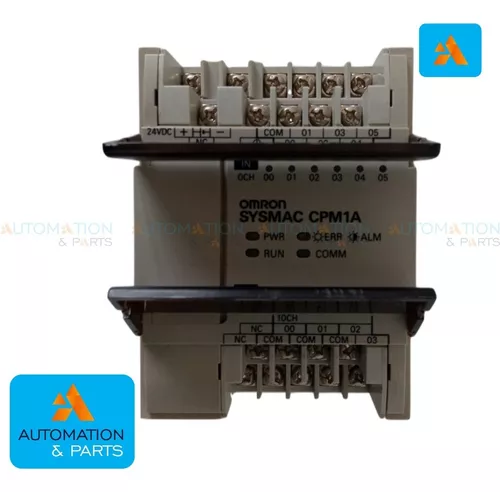

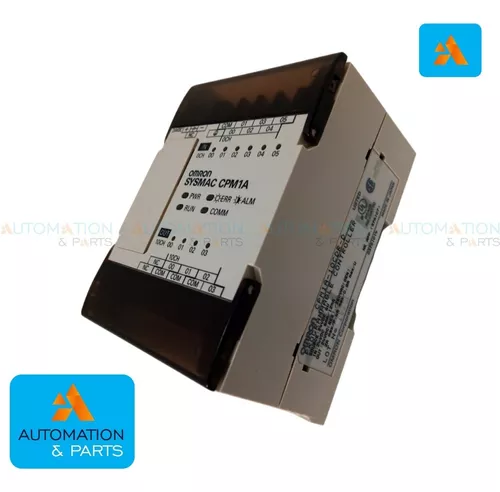

Clp Omron Sysmac Cpm1a-10cdr-d – Modulo

Product Description

Ficha técnica Modelo : CPM1-10CDR-A Autómato compacto Entradas : 6 digitais ( 24 Vdc ) Saídas : 4 por relé (2A/24Vdc -220Vac Alimentação : 220 Vac Consumo : 30 W máx. Expansibilidade : Até 90 entradas/saídas Memória de prog. : FLASHROM de 4kB Conjunto de instruções : 135 Relés internos: Sem retenção : 68*16 Com retenção : 20*16 Words de dados : 1024 com retenção Temporizadores e contadores : 128 Áreas de memória – CPM1-10CDR-A Área Símbolo Gama Relés Internos IR Words:000 a 019 e 200 a 231 Bits :00.00 a 019.15 e 200.00 a 231.15 Relés Especiais SR Words:232 a 255 Bits :232.00 a 255.15 Relés Auxiliares AR Words:AR00 a AR15 Bits :AR00.00 a AR15.15 Relés com Retenção HR Words:HR00 a HR19 Bits :HR00.00 a HR19.15 Temporizadores e Contadores TC TC000 a TC127 Relés de Comunicação LR Words:LR00 a LR15 Bits :LR00.00 a LR15.15 Relés Temporários TR TR00 a TR07 (Só Bits) Memória de Dados DM Leitura/Escr.:DM0000 a DM1023 Só leitura :DM6144 a DM6655 Memória de Programa UM 4 Kbytes Áreas de memória – CPM1-10CDR-A 4 Relés Internos São usados para controlar os pontos de entradas/saídas, outros bits, temporizadores, contadores e para guardar dados temporáriamente. Não retêm o estado no caso de uma falta de alimentação, ou uma mudança do modo de operação. São acessiveis como bits ou canais. 4Relés Especiais Contêm clocks, flags, bits de controlo e status do sistema 4Relés Auxiliares Contêm bits de controlo e informação de recursos do autómato. Retêm o seu estado durante a ausência de alimentação. 4Relés com retenção São usados para guardar e memorizar dados (bits ou canais) quando o autómato é desligado. 4Memória de dados São usados para memorização e manipulação de dados. Retêm os dados durante a ausência de alimentação. Parte desta área é utilizada para setup do autómato. 4 Temporizadores e Contadores São usados para definir temporizadores e contadores. Quando usados como operandos das instruções LD(NOT), AND(NOT) e OR(NOT) informam o estado dos contadores e temporizadores com o mesmo endereço. 4Relés de comunicação Relés dedicados ao intercâmbio de informação entre autómatos. Podem ser usados como relés de trabalho. 4Relés temporários São usados para guardar de forma temporária estados de condições de execução. Estes bits só podem ser usados nas instruções LD e OUT. 4Memória de programa É usada para guardar o conjunto de instruções que constitui o programa do autómato. O número máximo de instruções que pode ser introduzido nesta memória, depende do tipo de instruções usadas. Áreas de memória – CPM1-10CDR-A Áreas de memória – CPM1-10CDR-A 4 Relés Especiais A área de relés especiais é uma continuação da área de relés internos e ocupa os endereços 247.00 até ao 255.07. A seguir enumeram-se alguns dos relés especiais mais relevantes. 4253.08 – Flag de alarme de bateria. Este relé vai a ON quando a bateria de backup da memória está na fase terminal de vida. 4253.13 – Relé sempre a ON 4253.14 – Relé sempre a OFF 4253.15 – Relé de 1º scan. Este relé encontra-se a ON durante a execução do primeiro scan, passando em seguida a OFF. 4254.00 – Clock com período de um minuto. Este relé está continuamente a oscilar (ONOFF) sendo o período de oscilação de um minuto e o duty-cycle de 50% ( o tempo a ON é igual ao tempo em OFF )

Garantia do vendedor: 3 meses
