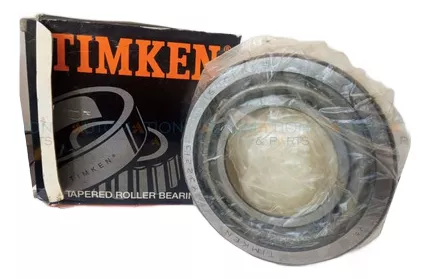

Rolamento Timken Isoclass Y32213 Ndia

Product Description

Número da peça do cone
X30213M
Unidades de projeto
MÉTRICO
Tipo de gaiola
Aço estampado
C1 – Classificação Radial Dinâmica (Duas Fileiras, 1 milhão de revoluções)1
286000 N
64200 lbf
C90(2) – Classificação Radial Dinâmica (Duas Fileiras, 90 milhões de rotações)2
74100N
16700 lbf
Número de peça completo da Timken
30213
Dimensões
d – Furo do Cone
65 milímetros
2,5591 em
B – Largura do Cone
23.000 milímetros
0,9055 em
Dimensões do Abutment e do Filete
R – Raio “Para Limpar” da Face Traseira do Cone3
2,030 milímetros
0,08 pol
da – Diâmetro de apoio da face frontal do cone
74 milímetros
2,91 em
db – Diâmetro da face posterior do cone
77 milímetros
3,03 em
Ab – Folga da Face Frontal Cage-Cone
5,1 milímetros
0,2 pol
Aa – Folga da face posterior do cone-gaiola
1,5 mm
0,06 pol
a – Localização efetiva do centro 4
-1,5 milímetros
-0,06 pol
Classificações básicas de carga
C90 – Classificação Radial Dinâmica (90 milhões de revoluções) 5
42600N
9570 lbf
C1 – Classificação Radial Dinâmica (1 milhão de revoluções) 6
164000 N
36900 lbf
C0 – Classificação Radial Estática
158000 N
35500 lbf
Ca90 – Classificação de Empuxo Dinâmico (90 milhões de revoluções) 7
29500 N
6630 lbf
Fatores
K – Fator8
1,44
G1 – Fator de Geração de Calor (Roller-Raceway)
60,4
G2 – Fator de Geração de Calor (Extremidade do Rolo Rib)
27,5
Cg – Fator de Geometria 9
0,0653
1 Com base na vida útil de 1 x 106 rotações L10, para o método de cálculo de vida útil ISO.
2 Com base na vida útil L10 de 90 x 106 revoluções, para o método de cálculo da vida útil da The Timken Company. C90 e Ca90 são valores radiais e de empuxo para uma linha única, C90(2) é o valor radial de duas linhas.
3 Esses raios de filete máximos serão eliminados pelos cantos do rolamento.
4 O valor negativo indica o centro efetivo dentro da face posterior do cone.
5 Com base na vida útil L10 de 90 x 106 revoluções, para o método de cálculo de vida útil da The Timken Company. C90 e Ca90 são valores radiais e de empuxo.
6 Com base em 1 x 106 rotações L10 de vida, para o método de cálculo de vida ISO.
7 Com base na vida útil L10 de 90 x 106 revoluções, para o método de cálculo de vida útil da The Timken Company. C90 e Ca90 são valores radiais e de empuxo para uma linha única, C90(2) é o valor radial de duas linhas.
8 Esses fatores se aplicam a cálculos em polegadas e métricas. Consulte seu representante Timken para obter instruções de uso.
9 Constante geométrica para Fator de Ajuste da Vida de Lubrificação a3l.

Garantia do vendedor: 3 meses
