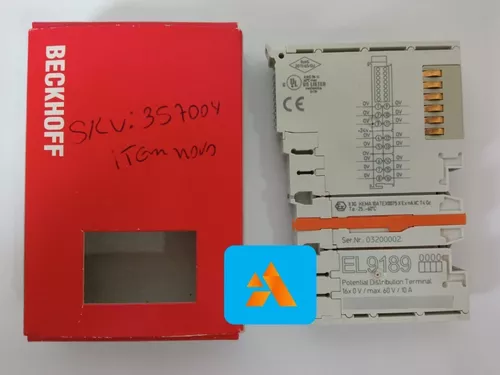

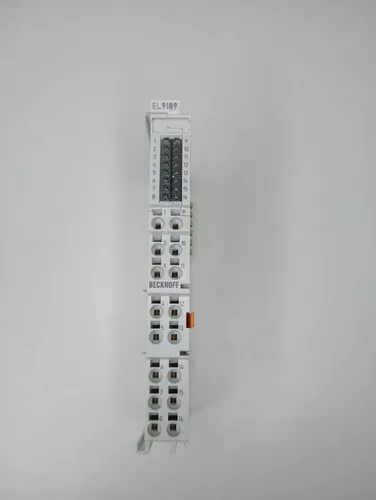

Modulo – Beckhoff -el9189 Terminal16 X 0 V Dc –

Product Description

Dados técnicos EL9189
Terminal de distribuição de potencial de tecnologia
Número de saídas, por exemplo: contato 16 x 0 V
Carga atual 10 A
Tensão nominal 60 V
Isolamento elétrico 500 V (E-bus/potencial de campo)
Facilidade de conexão ao contato de energia adicional 16
Largura de bits na imagem do processo 0
Largura da carcaça 12 mm
Montagem lado a lado em
Terminais EtherCAT com
contato de energia sim, deixado sem PE
Recursos especiais técnica de plug-in direto
Tipos de condutores fio sólido, fio trançado e virola
Condutores de fio sólido de conexão de condutores: técnica de encaixe direto; condutores de fios trançados e virolas: acionamento por mola por chave de fenda
Arame sólido de seção transversal nominal: 0,08…1,5 mm²; fio trançado: 0,25…1,5 mm²; ponteira: 0,14…0,75 mm²
Peso aprox. 60g
Temperatura de operação/armazenamento -25…+60 °C/-40…+85 °C
Aprovações/marcações CE, UL, ATEX
Marcação Ex II 3 G Ex nA IIC T4 Gc
Dados técnicos

Dados de habitação
Para cima
Dados da carcaça EL-12-16pin
Design em forma de carcaça HD (alta densidade) com LEDs de sinal
Material policarbonato
Dimensões (L x A x P) 12 mm x 100 mm x 68 mm
Instalação em trilho DIN de 35 mm, conforme EN 60715 com trava
Montagem lado a lado por meio de ranhura dupla e conexão de chave
Etiquetagem de marcação da série BZxxx
Fiação de condutores sólidos (e): técnica de encaixe direto; condutores de fios finos (f) e ponteira (a): acionamento por mola por chave de fenda
Seção transversal de conexão
0,08…1,5 mm²,
0,25…1,5 mm²,
0,14…0,75 mm²
Seção transversal de conexão AWG s*: AWG 28…16,
AWG 22…16,
AWG 26…19
Comprimento de decapagem 8…9 mm
Contatos de potência de carga de corrente Imax: 10 A
