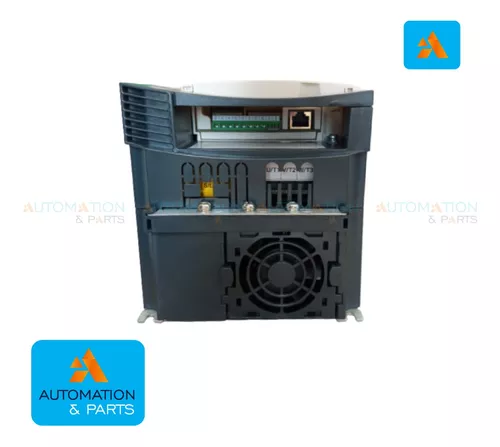

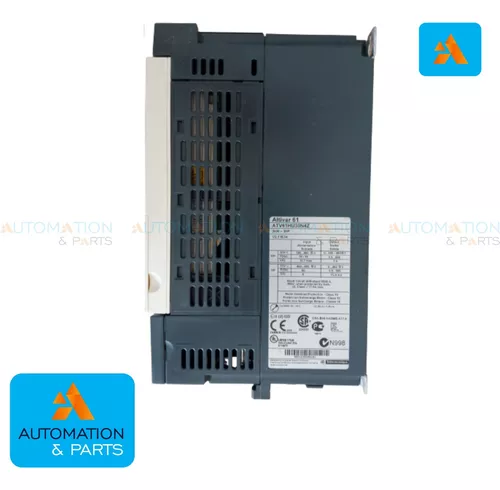

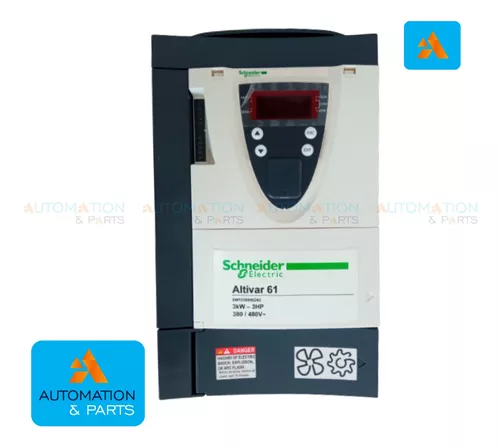

Inversor De Frequencia Atv61hu30n4z Schneider Eletric 3,0hp

Product Description

MODELO: ATV61HU30N4Z

PRODUTO NOVO NA CAIXA COM MANUAL E ACESSORIOS PARA INSTALAÇÃO

Linha de produto Altivar 61
Tipo de produto ou componente Propulsor de velocidade variável
aplicação específica do produto Máquina de bombeamento e ventilação
nome do componente ATV61
alimentação do motor kW 3 kW, trifásico a 380 … 480 V
power supply voltage 380 … 480 V – 15…10 %
supply number of phases Trifásico
corrente da linha 9 A of 48 V trifásico 3 kW
10,7 A of 380 V trifásico 3 kW
filtro EMC Filtro EMC classe C2 integrado
variante Sem terminal gráfico remoto
Tipo de montagem Com dissipador
potência aparente 7 kVA a 380 V trifásico 3 kW
maximum prospective line Isc 5 kA of trifásico
corrente momentânea máxima 9,3 A of 60 s, trifásico
frequência de comutação nominal 12 kHz
frequência de comutação 1..0,16 kHz ajustável
12..0,16 kHz com
asynchronous motor control Controle vetorial de fluxo sem sensor. padrão
Relação de tensão/frequência, 5 pontos
Relação tensão/frequência – Economia de Energia, U/f ao quadrado
Relação de tensão/frequência, 2 pontos
perfil de controle de motor síncrono Controle vetorial sem sensor, padrão
Protocolo da porta de comunicação Modbus
CANopen
tipo de polarização Sem impedância of Modbus
placa de opção Placa de comunicação of APOGEE FLN
Placa de comunicação of BACnet
Placa de comunicação of CC-Link
Controlador dentro da placa programável
Placa de comunicação of DeviceNet
Placa de comunicação of Ethernet/IP
Placa de comunicação of Fipio
Placa de extensão de E/S
Placa de comunicação of Interbus-S
Placa de comunicação of LonWorks
Placa de comunicação of METASYS N2
Placa de comunicação of Modbus Plus
Placa de comunicação of Modbus TCP
Placa de comunicação of Modbus/Uni-Telway
Placa multibomba
Placa de comunicação of Profibus DP
Placa de comunicação of Profibus DP V1
Destino do produto Motores síncronos
Motores assíncronos
power supply voltage limits 323…528 V
power supply frequency 50..60 Hz – 5…5 %
power supply frequency limits 47,5…63 Hz
corrente de saída contínua 6,2 A a 12 kHz, 460 V – trifásico
7,8 A a 12 kHz, 380 V – trifásico
Output frequency 0,1…599 Hz
intervalo de velocidades 1…100 no modo de ciclo aberto, sem retorno de velocidade
precisão da velocidade +/- 10% do deslize nominal 0,2 Tn a Tn sem retorno de velocidade
precisão de torque +/- 15 % no modo de ciclo aberto, sem retorno de velocidade
sobretorque temporário 130 % do torque nominal do motor +/- 10 % of 60 s
torque de frenagem <= 125% com resistor de frenagem
0.3 sem resistor de frenagem
retorno de regulamento Regulador PI de frequência
compensação da diferença de velocidade do motor Não disponível na relação de tensão/frequência (2 ou 5 pontos)
Pode ser suprimido
Automático seja qual for a carga
Ajustável
diagnostic 1 LED (Vermelho) para tensão da unidade
Tensão de saída <= tensão da fonte de alimentação
electrical isolation Entre os terminais de alimentação e de controle
type of cable for mounting in an enclosure Com um kit IP21 ou IP31: 3 fioscabo IEC a 40 °C, cobre 70 °C / PVC
Com kit UL Tipo 1: 3 fioscabo 508 UL a 40 °C, cobre 75 °C / PVC
Sem kit de montagem: 1 fioscabo IEC a 45 °C, cobre 70 °C / PVC
Sem kit de montagem: 1 fioscabo IEC a 45 °C, cobre 90 °C / XLPE/EPR

Principal
Linha de produto Altivar 61
Tipo de produto ou componente Propulsor de velocidade variável
aplicação específica do produto Máquina de bombeamento e ventilação
nome do componente ATV61
alimentação do motor kW 3 kW, trifásico a 380 … 480 V
power supply voltage 380 … 480 V – 15…10 %
supply number of phases Trifásico
corrente da linha 9 A of 48 V trifásico 3 kW
10,7 A of 380 V trifásico 3 kW
filtro EMC Filtro EMC classe C2 integrado
variante Sem terminal gráfico remoto
Tipo de montagem Com dissipador
potência aparente 7 kVA a 380 V trifásico 3 kW
maximum prospective line Isc 5 kA of trifásico
corrente momentânea máxima 9,3 A of 60 s, trifásico
frequência de comutação nominal 12 kHz
frequência de comutação 1..0,16 kHz ajustável
12..0,16 kHz com
asynchronous motor control Controle vetorial de fluxo sem sensor. padrão
Relação de tensão/frequência, 5 pontos
Relação tensão/frequência – Economia de Energia, U/f ao quadrado
Relação de tensão/frequência, 2 pontos
perfil de controle de motor síncrono Controle vetorial sem sensor, padrão
Protocolo da porta de comunicação Modbus
CANopen
tipo de polarização Sem impedância of Modbus
placa de opção Placa de comunicação of APOGEE FLN
Placa de comunicação of BACnet
Placa de comunicação of CC-Link
Controlador dentro da placa programável
Placa de comunicação of DeviceNet
Placa de comunicação of Ethernet/IP
Placa de comunicação of Fipio
Placa de extensão de E/S
Placa de comunicação of Interbus-S
Placa de comunicação of LonWorks
Placa de comunicação of METASYS N2
Placa de comunicação of Modbus Plus
Placa de comunicação of Modbus TCP
Placa de comunicação of Modbus/Uni-Telway
Placa multibomba
Placa de comunicação of Profibus DP
Placa de comunicação of Profibus DP V1
Complementar
Destino do produto Motores síncronos
Motores assíncronos
power supply voltage limits 323…528 V
power supply frequency 50..60 Hz – 5…5 %
power supply frequency limits 47,5…63 Hz
corrente de saída contínua 6,2 A a 12 kHz, 460 V – trifásico
7,8 A a 12 kHz, 380 V – trifásico
Output frequency 0,1…599 Hz
intervalo de velocidades 1…100 no modo de ciclo aberto, sem retorno de velocidade
precisão da velocidade +/- 10% do deslize nominal 0,2 Tn a Tn sem retorno de velocidade
precisão de torque +/- 15 % no modo de ciclo aberto, sem retorno de velocidade
sobretorque temporário 130 % do torque nominal do motor +/- 10 % of 60 s
torque de frenagem <= 125% com resistor de frenagem
0.3 sem resistor de frenagem
retorno de regulamento Regulador PI de frequência
compensação da diferença de velocidade do motor Não disponível na relação de tensão/frequência (2 ou 5 pontos)
Pode ser suprimido
Automático seja qual for a carga
Ajustável
diagnostic 1 LED (Vermelho) para tensão da unidade
Tensão de saída <= tensão da fonte de alimentação
electrical isolation Entre os terminais de alimentação e de controle
type of cable for mounting in an enclosure Com um kit IP21 ou IP31: 3 fioscabo IEC a 40 °C, cobre 70 °C / PVC
Com kit UL Tipo 1: 3 fioscabo 508 UL a 40 °C, cobre 75 °C / PVC
Sem kit de montagem: 1 fioscabo IEC a 45 °C, cobre 70 °C / PVC
Sem kit de montagem: 1 fioscabo IEC a 45 °C, cobre 90 °C / XLPE/EPR
conexão elétrica Terminal 2,5 mm² / AWG 14 (EA-/EA1+, EA2, SA1, R1A, R1B, R1C, R2A, R2B, LI1…LI6, ENER)
Terminal 6 mm² / AWG 8 (L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB)
torque de aperto 0,6 N.m (EA-/EA1+, EA2, SA1, R1A, R1B, R1C, R2A, R2B, LI1…LI6, ENER)
1,4 N.m, 12,3 lb.pol (L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB)
alimentação Alimentação interna para potenciômetro de referência (1 a 10 kOhms): 10,5 V CC, +/- 5 %, 10 mA com proteção contra sobrecargas e curtos-circuitos
Alimentação interna: 24 V CC (21…27 V), <200 mA com proteção contra sobrecargas e curtos-circuitos
Alimentação externa: 24 V CC (19…30 V)
Número de entrada analógica 2
tipo da entrada analógica EA1-/EA1+ tensão diferencial bipolar: +/- 10 V CC 24 V máx., Resolução 11 bits + sinal
EA2 corrente configurável através de software: 0..20 mA, Impedância: 242 Ohm, Resolução 11 bits
EA2 tensão configurável através de software: 0..10 V CC 24 V máx., Impedância: 30000 Ohm, Resolução 11 bits
sampling time 2 ms +/- 0,5 ms (EA1-/EA1+) – entrada analógica
2 ms +/- 0,5 ms (EA2) – entrada analógica
2 ms +/- 0,5 ms (SA1) – saída analógica
2 ms +/- 0,5 ms (LI1…LI5) – entrada discreta
2 ms +/- 0,5 ms (LI6)se configurado como entrada lógica – entrada discreta
absolute accuracy precision +/- 0.6 % (EA1-/EA1+ para uma variação de temperatura de 60 °C
+/- 0.6 % (EA2 para uma variação de temperatura de 60 °C
+/- 1 % (SA1 para uma variação de temperatura de 60 °C
erro de linearidade +/- 0,15% do valor máximo (EA1-/EA1+)
+/- 0,15% do valor máximo (EA2)
+/- 0.2 % (SA1)
Número de saída analógica 1
tipo da saída analógica SA1 corrente configurável através de software way(s) 0..20 mA, Impedância: 500 Ohm, Resolução 10 bits
SA1 tensão configurável através de software way(s) 0..10 V CC, Impedância: 470 Ohm, Resolução 10 bits
SA1 saída lógica configurável por software 10 V, 20 mA
número de saída digital 2
tipo de saída digital Lógica do relé configurável: (R1A, R1B, R1C NA/NF – 100000 ciclos
Lógica do relé configurável: (R2A, R2B NA – 100000 ciclos

Garantia do vendedor: 3 meses
